高压电气设备试验(高压断路器试验)

2017-12-25  浏览:7357次

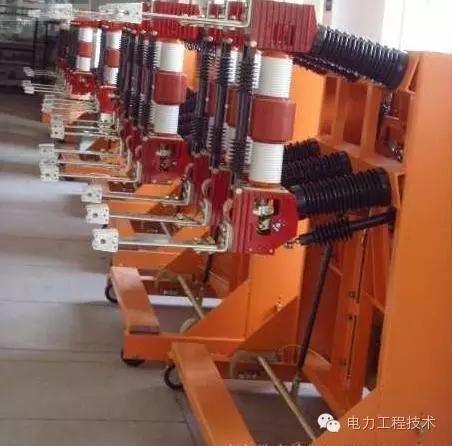

1.高压断路器简述

断路器:电气工程中不可缺少的电气元件,是重要的一次设备,在正常的情况下切、合高压电路,在故障的情况下开断巨大的故障电流,断路器又是关键的操作设备。

在高压配电系统的断路器担负着大面积的供电,它关系到电力供应是否正常的关键,也是经常出现问题和发生故障的器件之一,

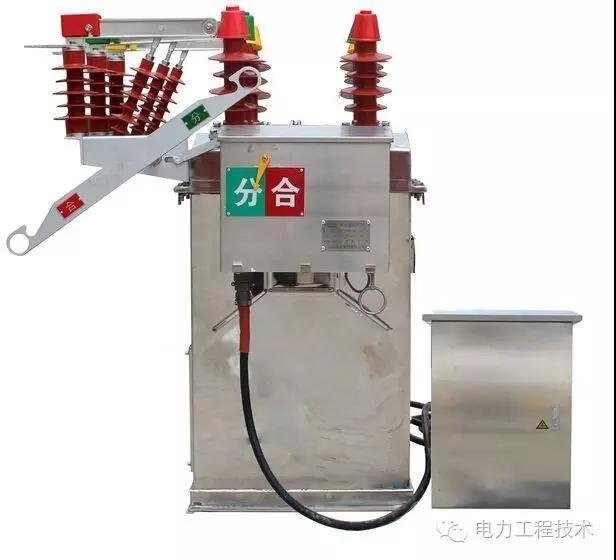

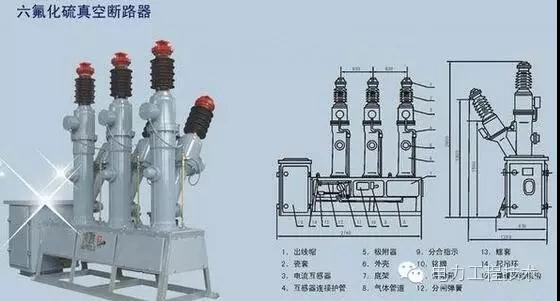

主要有:油断路器、真空断路器和SF6气体断路器。

2.高压断路器的试验内容

(1) 绝缘电阻测试

(2) 导电回路电阻测量

(3) 线圈直流电阻测量

(4) 跳、合闸时间的测量

(5) 绝缘油试验

(6) 三相同期试验

(7) 操作机构的最低动作时间测量

(8) 交流耐压试验。

3.高压断路器的交接试验

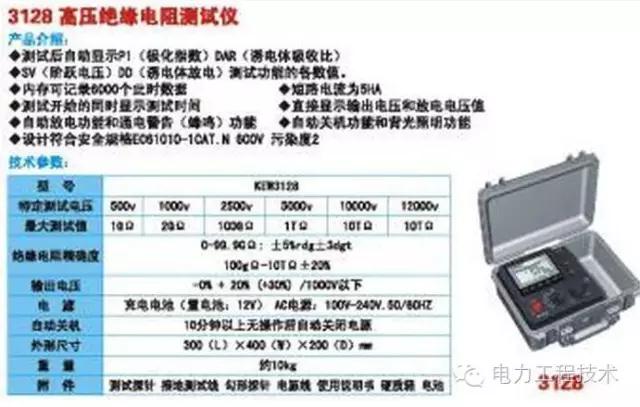

(1)绝缘电阻测试

测试前应将支持绝缘子擦干净,使用2500V的兆欧表,①要测量相与相之间的绝缘电阻,②相与地之间的绝缘电阻,测试结果不应少于1000MΩ。

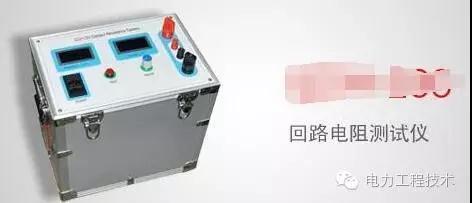

(2)导电回路电阻测量

高压断路器的导电回路电阻也叫作接触电阻,其测量试验使用双臂电桥,测试时先将断路器合、跳几次后再将断路器操作保险取下,将断路器手动操作部分绑死捆住,以防突然跳闸伤人,并防止突然断开时电桥的检流计打坏。测量时如果怀疑测定数值可复测几次,每次都将开关动作几次。取分散性较小的三次平均值为测试值。

(3)跳闸、合闸线圈直流电阻测量

跳闸、合闸线圈直流电阻测量,这是一项常规的试验,用单臂电桥进行测试,测试结果与以往测试结果相比不应有较大的变化。

(4) 跳闸、合闸时间的测量

它属于断路器的动作特性试验,跳闸、合闸时间与跳合闸的速度有关,与机械的结构、机械的摩擦力及机械势能能量等有关。

测量时使用电秒表进行动作时间的测量,测量合闸时间时,将三相开关主触电串联连接到电秒表,当只有全部接点闭合时的时间为合闸时间;测量分闸时间时,将三相开关主触点并联连接后,接到电秒表,当只有全部接点断开时的时间为分闸时间。

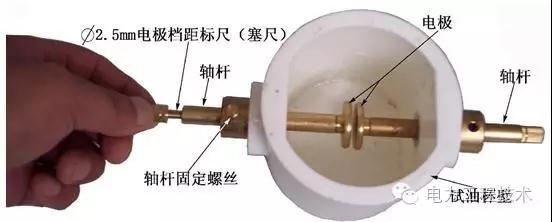

(5) 绝缘油试验


仅对油断路器做此项试验,实验方法同油试验。

(6) 三相同期试验

断路器的三相同期试验是通过手动压合开关进行的,在三相动、静触头之间接入三只小电珠,小电珠回路始终是通电的,当压合开关时,按电珠亮的先后做好记号,压到底后在三相导电杆上再做出记号,分开闸后测量各导电杆上下两记号间的距离,调整导电杆的长度使之相同,反复调整到压合时电珠同时亮,断开时电珠同时灭为止。

(7) 高压断路器操作机构的最低动作时间测量


高压断路器操作机构的最低动作时间测量,它属于操作机构的检验。为保证断路器在各种运行状况下都能可靠地工作,规程规定了动作电压的下限值,如果动作电压过低,会引起断路器的误动作。

合闸接触器线圈最低动作电压:不大于额定电压的80%,不小于额定电压的30%;分闸电磁铁线圈最低动作电压:不大于额定电压的65%,不小于额定电压的30%。

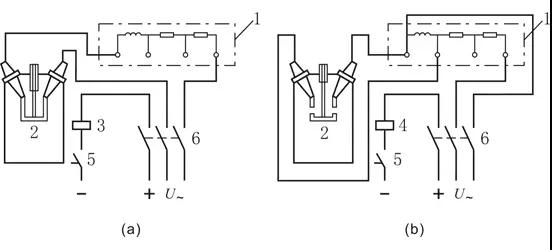

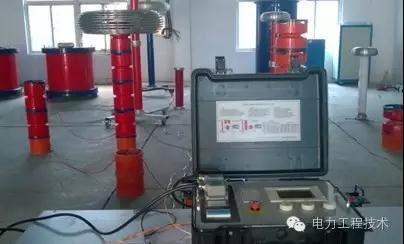

(8) 交流耐压试验

交流耐压试验是在断路器特性试验完成后进行的,油断路器还要在油试验合格后进行,气体断路器要在充满合格的SF6气体后进行。

断路器要做两次试验,进行断口间耐压试验和对地耐压试验。

注意:试验标准中有些断路器的断口耐压值大于对地耐压值。

4.真空断路器在耐压时发现下列情况时需更换真空泡

(1) 断路器末合闸而一端带电时真空灭弧室出现红色或乳白色的辉光。

(2) 真空灭弧室内部零件氧化变色或失去铜的光泽。

(3) 玻璃壳上有大量的沉积物。
